變壓器局部放電及感應耐壓變頻試驗系統
● 采用推挽放大式無局放變頻電源，輸出功率5kW〜1350kW,輸出波形為純正正弦波,波形畸變率≤1%,局放量≤5pC
● 與中頻發電機組一樣釆用經典的并聯補償法

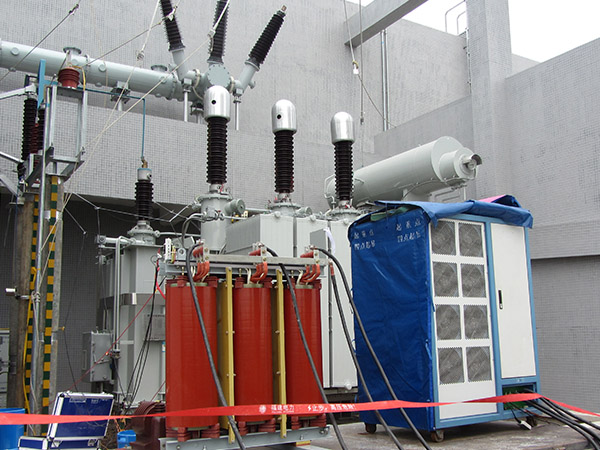

● 國內1000kV特高壓變壓器.直流換流變壓器、750kV變壓器現場變頻局部放電、感應試驗全部采用我公司無局放變頻電源完成
● 采用推挽放大式無局放變頻電源，輸出功率5kW〜1350kW,輸出波形為純正正弦波,波形畸變率≤1%,局放量≤5pC
● 與中頻發電機組一樣釆用經典的并聯補償法
● 國內1000kV特高壓變壓器.直流換流變壓器、750kV變壓器現場變頻局部放電、感應試驗全部采用我公司無局放變頻電源完成
產品介紹
產品特點
● 無局放變頻電源是由大功率晶體管組成的線性矩陣放大網絡，工作在線性放大區，其內部沒有任何工作在開關狀態下的電路，沒有高頻干擾信號，輸出波形畸變率≤1%,局放量≤5pC
● 滿足GB 1094.3-2003和IEC 60076-3:2000中對局放測量加壓系統的要求
● 與中頻發電機組相比，具有啟動電流小、系統噪聲低、體積小、重量輕、運輸方便，不會自勵磁產生過電壓
● 無局放變頻電源主部件均采用Sanyo、 ABB、phoenix、ODU、Suzuki等高品質器件，具備過流、過壓、閃絡、零位、光纖隔離等多重保護功能，可承受滿功率下的輸出短路沖擊
● 推挽放大式無局放變頻電源也可作為以下試驗項目的試驗電源：串聯諧振耐壓試驗、電磁式電壓互感器感應耐壓試驗、大型地網接地特性試驗、變壓器損耗試驗、大功率中頻信號源。
● 配套勵磁變壓器均具有多個輸出電壓,可滿足不同電壓等級被試變壓器加壓要求
● 補償電抗器設有多個抽頭輸出及車載防渦流底座，串聯無需疊裝，可直接車上使用
HVFP型無局放變頻電源工作原理：
無局放變頻電源的大功率輸出采用逐級放大的工作原理，從最初的微小功率的信號源經過橋式功放電路多次放大，橋式功放電路有四個功放橋臂，每個橋臂均由數千只三極管并聯
組成，并設有有效的均流措施，從而實現大功率輸出
技術參數
1000kV變壓器局放試驗系統
應用范圍
1OOOkV/1OOOMVA特高壓變壓器現場局部放電、感應耐壓試驗。
| 部件名稱 | 規格型號 | 數量 | 參數 |
|---|---|---|---|
| 無局放變頻電源 | HVFP-450kW | 2臺 | 并聯輸出900kW; 輸入380V三相； 輸出0〜350V單相； 輸出頻率20〜300Hz |
| 無局放勵磁變壓器 | ZB-800kVA/200kV | 1臺 | 輸入2X350/400/450V； 輸出0〜200kV； 額定頻率100〜300Hz |
| 無局放補償電抗器 | HVFR- 2500kVA/100kV | 4臺 | 100kV/25A/5H/120min/130Hz |
直流換流變壓器局放試驗系統
應用范圍
±800kV、±660kV、±500kV等電壓等級換流變現場局部放電、感應耐壓試驗。
